監控攝像機鏡頭焦距與實際照射距離的關系
監視器顯示5m高物體為準 鏡頭安裝部位口徑為25.4mm
鏡頭安裝基準面到焦點的距離為17.526mm
C型鏡頭安裝到CS接口的攝像機時需增配5mm厚的接圈 *2.8即：F=2.8mm鏡頭，拍攝距離為1~4米，拍攝角度為115°。 *3.6即： F=3.6mm拍攝距離為2~6米拍攝角度93°
#6即F=6mm 拍攝距離為3~15米 拍攝角度為53°，#8即F=8mm 拍攝距離為4~20米 拍攝角度為40°，#12即F=12mm拍攝距離為5~25米 拍攝角度為25°，#16即F=16mm拍攝距離為5~30米 拍攝角度為20°#25：即F=25mm拍攝距離為20~80米拍攝角度為15°

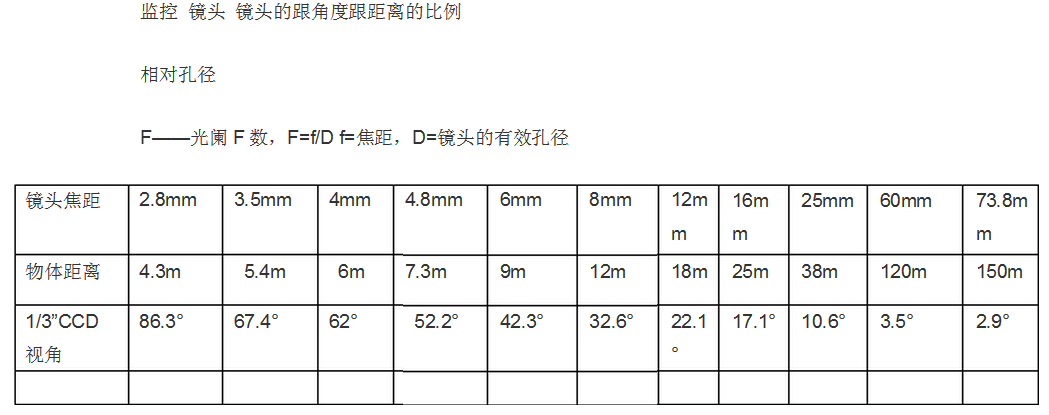

監控攝像機鏡頭可視角度表
|
鏡頭焦距 |
搭配1/3″CCD |
搭配1/4″CCD |
二者差異性 |
|
2.8mm |
89.9° |
75.6° |
14.3° |
|
3.6mm |
75.7° |
62.2° |
13.5° |
|
4mm |
69.9° |
57.0° |
12.9° |
|
6mm |
50.0° |
39.8° |
10.2° |
|
8mm |
38.5° |
30.4° |
8.1° |
|
12mm |
26.2° |
20.5° |
5.7° |
|
16mm |
19.8° |
15.4° |
4.4° |
|
25mm |
10.6° |
8.3° |
2.3° |
|
60mm |
5.3° |
4.1° |
1.2° |
監控攝像機鏡頭可視距離表
|
鏡頭焦距(毫米數) |
距離5米(寬*高) |
距離10米(寬*高) |
距離15米(寬*高) |
距離20米(寬*高) |
距離30米(寬*高) |
|
2.8mm |
13*9.8米 |
26*19.5米 |
39*29.3米 |
52*39米 |
78*58.5米 |
|
3.6mm |
8.5*6.4米 |
17*12.8米 |
25.5*19米 |
34*25.5米 |
51*38.3米 |
|
4mm |
8*6米 |
16*12米 |
24*18米 |
32*24米 |
48*36米 |
|
6mm |
5.5*4.1米 |
11*8.3米 |
16.5*12.4米 |
22*16.5米 |
33*24.8米 |
|
8mm |
3.5*2.6米 |
7*5.3米 |
10.5*7.9米 |
14*10.5米 |
21*15.8米 |
|
12mm |
2*1.5米 |
4*3米 |
6*4.5米 |
8*6米 |
12*9米 |
|
16mm |
1.5*1.1米 |
3*2.3米 |
4.5*3.4米 |
6*4.5米 |
9*6.8米 |
|
25mm |
1.3*1米 |
2.5*1.9米 |
3.8*2.9米 |
5*3.8米 |
7.5*5.6米 |
|
60mm |
0.5*0.4米 |
1*0.75米 |
1.5*1.1米 |
2*1.5米 |
3*2.3米 |

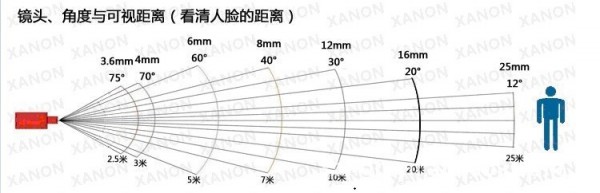

監控攝像機鏡頭使用場所及角度
1、廣角鏡頭：視角在90度以上，一般用于電梯轎箱內、大廳等小視距大視角場所 2.8MM 2.5MM
2、視角在60度以上，用于5*5米左右場所 3.6MM 4MM
3、視角在50度以上，用于8-10米左右場所 6MM
4、視角在40度以上，用于10-18米左右場所 8MM
5、視角在30度以上，用于20-30米左右場所 12MM 16MM
6、視角在20度以上，用于30-50米左右場所 25MM
7、長焦鏡頭：視角在20度以內，焦距的范圍從幾十毫米到上百毫米，用于遠距離監視；
8、變焦鏡頭：鏡頭的焦距范圍可變，可從廣角變到長焦，用于景深大，視角范圍廣的區域；
9、針孔鏡頭：用于隱蔽監控。
鏡頭越小，監控的面積越大，而圖像物體相對較小。鏡頭越大，監控的面積越小(窄)，而圖像物體相對較大。
計算方法1/3"CCD鏡頭最遠能看清多少米？
3.6MM、6MM、8MM、12MM、16MM、25MM乘上2.4就是最遠多少米距離了
可以簡單的計算方法：可視距離÷2就相等于所需鏡頭，再參考視角
cif 640kb/s 300M每小時/每天7G
D1 2084kb/s 900M每小時/每天22G
